おはこんばんわぁ
本日は塗装ブース ツインファンの
排気を一つに纏める、部品を
やっと作りました。

おっくう、だったのと
フィラメントの使用量が気に成って
二度足踏んで居ましたが
その気に成ると早い物ですね(^◇^)
3度ほど失敗したけど
スマートなデザインに仕上がったよ。

改良前の物は過去の記事を御覧ください。

自作ツインファン換気・塗装ブース DYI
https://rockhopperxyz.seesaa.net/article/463631395.html

自作ツインファン換気・塗装ブース
DYI Painting Booth Twin FAN
https://www.redpah.com/product/5539/dyi-painting-booth-twin-fan
FAN二台、排気一カ所
3Dプリントパーツ 一式

各部品の接着は 瞬間接着材を使用する
取り付けは4mm×35mmビスを使用する

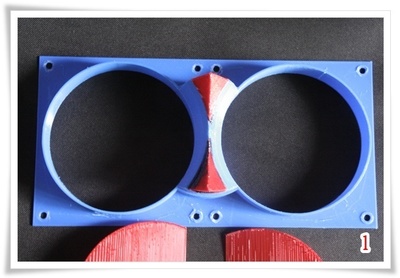

ベースになる部分ですね
これの平らな部分が12cm
PCFANと連結させます。
4mmビスでね

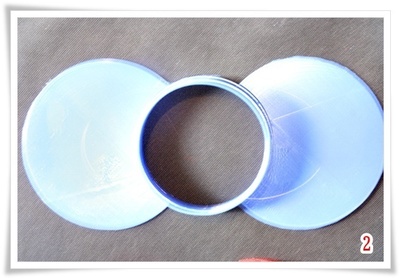

これはフタとダクトの連結部


シンプル化の胆に成る部品

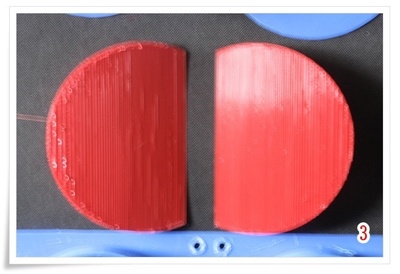

1番の部品と2番の部品を
瞬間接着剤で接着します。
物は

私はこれを使いってます
瞬間パテと言う事で
結構硬いでのね
同種の商品で
もう少し安いのが在ります。



此方ですね、高粘度版
多分中身、略同じ
いやガイヤノーツさん
ウェーブに作って貰って居ると思う



私も使って居る
硬化剤でこれ使うと名前の通り
瞬間接着剤に成り名に偽りが消える

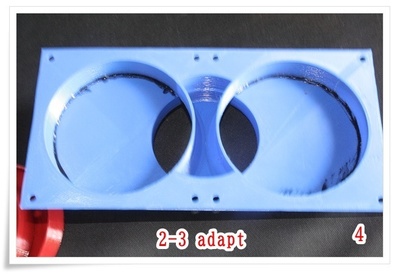

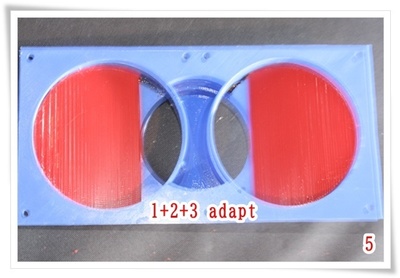

1番2番3番を繋げると
こうなるねぇ
写真を参考に組み立て
PC FANが付く側に
凹んで居る面は裏にして
表面の傾斜が付いて居る面を
手前にPC FANが付く側に
します。

要するにPC FANの風をこのパーツが
受けて一つ穴にスムーズに流す
設計です。
ヒントは内燃機関エンジンですね

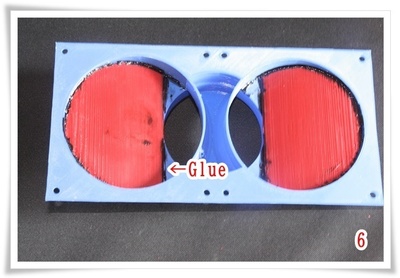

部品の周囲にある隙間を
瞬間パテで埋めて硬化剤を
吹くと硬化してガッチリします。

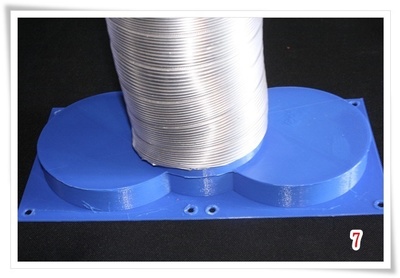

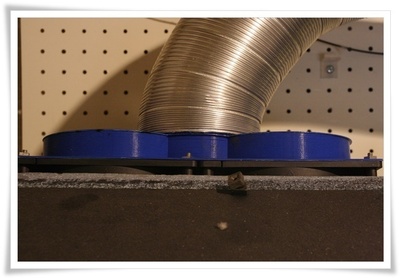

アルミダクト100mm径を
繋げて見ました。
良い感じでしょ?

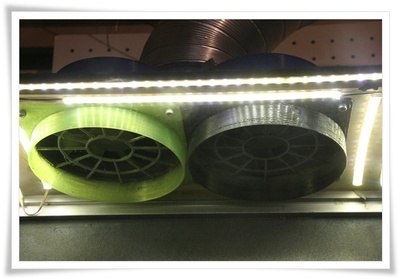

自作塗装ブースです。



内側ね
100均ショップの換気扇用
フィルターを適当にカットして
使用します。


自作塗装ブースを作りたい方は
ご参考に



PC FANはこちらを使用しました
多分12V使用で最大級の風量を誇る
商品です。
音はダクト付けないと、風量の割には
意外と静かです。
風がダクト内で拡散され、乱気流が
発生するのか風切り音と動作音が
誇張される感じがします。
此ればかりは仕方がない




DC12Vの72Wを取り出せる
AC100V電源アダプター
6Aまで使用できます。

電源はこちらが宜しいでしょう
照明にも使うので6A位あった
方が安心です。
大陸製品はキャパ以内に
収めるのが吉
純日本製は多少オーバーしても
平気オーバーして使用される事も
想定している
プロトタイプとレプリカの違いだね
日本が今居る人間の基本形です
この話はあっちに置いて
12v DCプラグも付いて居ますので
工作に便利です。





電線はコレが良さそうです。
3Aまでですが、LEDライトに
使用するもFANに使うにも
余裕が在ります。



LEDテープはこちらで良いと思う
非防水仕様、自動車に使う訳で
無いのでね^^



延長ケーブル、これ有ると
接続が楽です
私は購入してなかったので
ハンダ付けで苦労して居ます(笑)
テープに熱を加えたり
無理な加工をしないで済むので
良いと思います。



スイッチは何が?
私は、この手ので良いと思う
取り付けは、ドリルで穴を開け止めるだけ
3DプリンターでBOXやブラケットを
作るのも有、そこは自由だね


ブースのBOXは各自で工夫すると
良いかな

私はアルミフレームでイーゼルを作り
それに穴を二個開けた
MDF板を固定して使用して居ます。
左右の照明を付けたカバーは
100均ショップで買って来た
スチロールの板です(笑)

プラスチックのBOXを利用するのも
有だと思う



タミヤの塗装ブースを買うのも
良いけど自分で作って楽しむ
これが一番良い
自分で考えて手を動かす
完成品を買って来て、ケチ付けて
面白くない日々を過ごすなら
チャレンジですよ!
大体、既製品を買う人は
愚痴ばかり言っています。
時間をカネで買う
何て言うけど、時間は存在しません
天体運動の計算から創られた
概念です。
天体なんて昔の人は知らないハズだ
それは嘘、文明は幾度も滅んでは
その都度、人が創造され
立て直されています。
作った存在を、創造主又は
父なる神と呼ぶのです。
その王を絶対神と呼ぶのです。
