エアーソフトガン用、弾速測定器が壊れたので修理

どうもぉ
おはこんばんわ

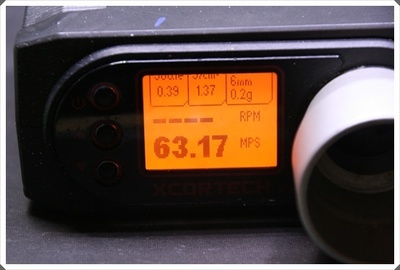

タイトルの通りなのですがエアーソフトガン用
弾速測定器が壊れてしまってので修理を試み
見事に成功した話です。

これ再び今買うと、6000円から8000円
結構高いですよねぇ
7年前くらいだったかなぁ
4000円ぐらいで買えた気がするんだよねぇ
物価が上がって居るのかな?


如何したのかと言うと
測定して居たら急に測れなくなってしまい
よくよく測定口を見てみると
LEDが出っ張って居たんだよ
これだなと、故障個所の特定は出来た
仕組みは大方見当が付いて居る

前後2個所に赤外線LEDが有り照射去れ
赤外線を1個目と二2個目のの有る無しを
感知し、その時間さを計算で割り出している
そのLEDが壊れたと見た


右側が分解しLEDを取りだした物、見事に割れてました




壊れていた部品を交換して、楽勝だったねぇ
と思いきや両方壊れていた
やられたねぇ

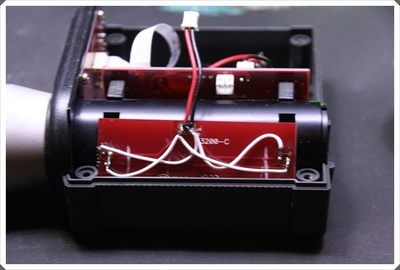

これが中身ですねぇ
結構がらんどう




何だかんだと、購入したLEDの不良に当り
幾度も分解組み立てを繰り返し
結論はもう配線し直そうと、パターンを切断して
自分で引き直したよ(笑)

どうもねぇ
使われているLEDの規格と仕入れたのが異なる様で
パターンが使えなかったと言う事かなぁ
その関係で交換しても部品が壊れた
みたいなんだなぁ



まぁ何とかなったぁ
これでねぇ6000円から8000円の出費が
抑えられた訳です。

良かった良かった
基本メチャメチャな精密機械で無ければ
自分で直せますよ!

これからの末永く、お願いしまうよ測定器さん^^
来れないと、パーツ交換怖くて出来ないからねぇ
結果が分からんし、下手に性能上げ過ぎても
使えないし、フィールドに持ち出して
現地で初速オーバーして居たら、オワタですから




以上です
ではまた( `・◇・´)ノヨロシク
ありがとうございました。
