ガスガン用マガジンのガス漏れ修理方法、放出バルブOリングの寸法

エアーソフトガン愛好家の皆さん
おはこんばんわ
ペンギン村長です
ぺんさん、ペンちゃんとか ペン村
まぁ色々呼ばれています。

追記2019/05/04
ハイキャパマガジンの修理がベストマッチな
説明内容、他のマガジンの場合
底部のOリングは不明
放出バルブと注入バルブは十分適応できると
思われます。


本日は、エアーソフトガンの中でも
モデルガンに近い、リアルに近い
分類の物ですね
本物の世界では
実際にトレーニングする際には
電動ガンではなく、ガスガンを使う様です。
重さ、動作、操作手順が実物に近いからです。
玩具から変えた時のギャップが少ないから
と言う事

電動は便利と言えは便利でサバゲーで
HIT取るなら電動ガンですからねぇ
立ち回りや、打ち方、色々あるけど
そんなもの度外視にして
人が居るって分かって居る所に撃ち続けていれば
必ずHitは取れます。

実物で必要な動作や注意する点を関係なく
トリガーを引けば、マガジンが有ろうが無かろうが
BB弾が有ろうが無かろうが
とにかくバッテリーに電気があれば作動してしまう
どう考えても玩具
模型、モデルガンでもない


サバゲ用と言う位置付で間違いないですね
それからは一線を引いているのが、ガスガンです
サバゲーする人(電動ガン好き)から見ると
ガスガンが玩具であり、リアルでない
使えないガンである
しかし、相対する考えも当然ある
実物と比べると、ガスガンに軍配がある
リアルだと考える訳だね

常に矛盾する面を人は持って居るものだよ
ジギルとハイドの様にね
善と悪
光が有れば闇もある
陰と陽
男と女
二極では有るがその二極性又は
片側だけに、囚われ過ぎては成らない
それを中庸よぶ

人の考え方で捉え方が変わる
何を基準にするかで捉え方が変わる
基準を変えれば、思考が変わる


さて長い前置きはこの辺にして
本題に入ろう

マガジン底部のガス漏れ修理方法

先ず簡単に修理する方法をお伝えしよう
分解の仕方は、各自で分解説明を観るか
YouTubeで学んで頂こう

頻繁にガス漏れを起こしていると思われる
個所は二点あると思う
先ずはマガジン底部のパッキンの劣化
によるガス漏れ


基本的にネジが緩んで居れば閉めれば治るが
それでもダメな場合、シールテープを巻いて
パッキンが潰れた分、かさ上げする方法だ
シールテープは水道管に使われる
シール材だ
此れの巻き方向、巻き回数で水が漏れるか
漏れないかが、結果として現れる
入手先は100均やホームセンター等に置いて有る

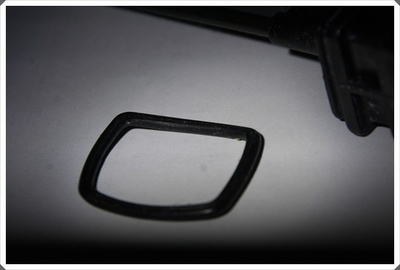

マガジン底部のパッキンを取り出すと
四角いパッキンが現れるがこれを
上下逆さまにして、はめ込むと意外と治ったりする
上記の治し方にヒントがある

パッキンのボロボロに成った事が原因では無くて
潰され、時間の経過と共に形状が
復元出来なくなり、何らかの事情でネジが緩み
締めこんでも、ガス圧を抑えきれずに
ガスが漏れだすと言うプロセスが予想できる
ならば、潰れた方を裏返して使えば良いじゃねぇ?
と言う発想の転換である

これは冒頭に記したが
基準を変えれば、思考が変わる
柔軟に発想の素を変えれば
答が見えてくる
私たちは、固定概念を無意識に植え付けられ
それを利用し働かせ、物を買わせているのです。
なので、常識と言う固定概念をいったん解除して
何が正しいか、真実とは何かを考えよう

最終的には、思考は必要なく
感じ求めるだけで良くなる
必要な知識は必要な時に得られる
私たちは
大いなる宇宙と繋がる事で
ありとあらゆる事
過去現在未来を知る事が出来る
それをアカシックレコードと呼んでいる
それも、これも同じ事なんだよ
私は、その段階を目指している

違う話をして居る様に思えるが
とどのつまりは同じだ




この写真の矢印の部分が発想を転換した
結果だシンプルでしょ?
答はシンプルなんだよ

これでまた暫く遊べるはずだよ
君のガスガンにも試してくれろ



もう一点あって
ネジを回し外した、そのネジに付いて居る
Oリングを交換してやる
ここも漏れる原因でもある
ギュッとストレスで締めるので当然潰れて
柔軟性が無くなって居る、皆の頭だ(笑)
それにより健康被害が生まれ、薬を飲んで
更に体を害する負の連鎖だ
それと同じ

レントゲンは撮らせるな!
癌細胞を育てるのが目的だからだ
発芽させるんだよ

内寸法が3ミリのOリングなら使える
1A-ss3かS3のOリングが使える


そこでOリングに
お勧めのシリコンオイルがある
これだぁ

各社、何々用と色々出して居るけども
Si、ケイ素系のオイルです。
日本語では珪土と呼ばれれ居て
我々一般人にはシリコンと言う名が馴染みがある
粘度も様々で番号で区別されています。
若い数字ほどにサラサラして居る
添加物の無い純粋なオイルが良いと考える

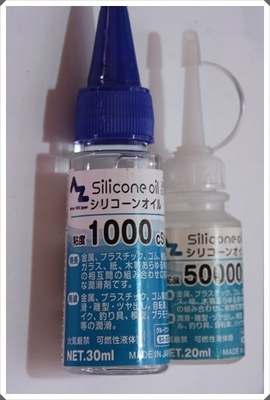

シリコンオイル1000cSt
容器が固すぎるが中身は良い物です
シリンダーなどに良い
サラサラし過ぎず粘りがないので気に入って居る


シリコンオイル50000cSt
最高の粘度でグリスの様に粘りがありよく滑る
電動ガンでは、ギヤーボックスに丁度いい
ガスガンだと
チャンバーパッキンとバレルの接点
溝に一周垂らしてやると気密が保てる
他には、ハンマー周りだね
ソーコムMr23に使うと作動音が静かに成った
何て話も有る



お伝えした、内容でも改善しなく成ったら
Oリングを交換する
パッキンサイズは妙なサイズでね
19mm x 23mm x 2mm これが使え
Amazonから入手できる

届いてびっくり50個入りでした。
まぁ潰して使われる部品なので
少しぐらい多くあっても、良いかな??
値段は342円(送料込み)信じられん価格だ





注入バルブからの漏れは、もうねぇ
構造が複雑と言うか部品が小さすぎるので
購入した方が速いし、純正より良い部品が
手に入るのでAmazonを紹介するね


ライラックスのラインボールブランドから
出ている注入バルブ三個入り
1290円だ

接点の食いつきが違う気がするね
要は注入時に漏れ難い言う事








放出バルブOリングの寸法
今回修理する為に、部品を採寸しそれに似合う
Oリングを選定した訳だ
当てが外れた、Oリングも当然ある
調査分析の結果を試すのは必要だ



ガス注入バルブこれも、頻繁にガス漏れする
部分でもある、このバルブに関しては交換とは
そう簡単に言えない価格帯な上に
採寸を誤ったのか?使えない物もある
有名なメーカですよ(笑)
早い話、マガジン買える値段(笑)
と言う事で300円もしないので
Oリング交換を行い、継続し使って行こう

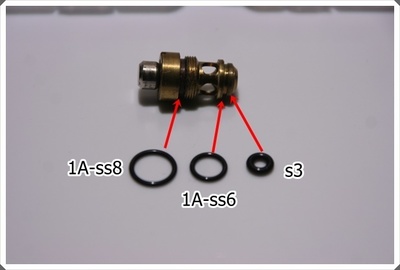

そのOリングは
ハンマー側 1A-SS-8
ガス側 1A-SS-6
バルブシール S-3
これらが丁度良かった

底部は
19mm x 23mm x 2mm

ビスのパッキン
1A-SS-3又はS-63


パッキンは、ガスを封じるので
NBRニトリルゴムが良い
自転車のチューブに使用されている
ブチルゴムが一番いいんだけどね無い
シリコンが最強だろうと、思い違いをしがちだが
分子が荒いので、その隙間からガスが漏れだすし
隙間に入り込んで膨張するんだよ
特に炭酸ガスだとね



入手先は、3つある
1)モノタロウ
2)脇役com
3)Amazonから入手できる

19mm x 23mm x 2mm



私は、この様に保管してある
サイズ的にピルケースが良いね
何も薬入れだからと言って薬以外入れて
はいけないと言う決まりはない
決めてしまう事で柔軟性が無くなる
常に自然に柔軟で穏やかに居よう

マガジンはハイキャパ用だ

これでもう、あなたは純正品に戻れなくなる
ボラレテ居るからねぇ




LayLax NINE BALL バルブレンチ NEO
注入バルブとリリースバブルを交換する際には
専用の道具が必要で、それがこれだ
絶対と言っても、いいかも
マイナスドライバーで外せない
ことも無いけども、専用を買っておこう
末永く愛用して行くなら必要だから









最後に
私は何方かと言うとミリタリーガンと言うより
若干レースガン思考な為
ガバメント派で、現状、ガスガン化されて居る
製品の中で実写性能と操作性が良い
TMハイキャパでね
そのマガジンで話している

ガスガンってマガジン命なんだよね
マガジンの性能しだいで銃の性能が
左右されると言って良いぐらいだ
電動ガンで言えば
メカボックスにモーターとバッテリーだね

購入する時の基準が
・何所そこで採用している
・映画やドラマで出て来た
・ゲームやアニメの誰誰が使って居て格好良かった
を基準にし性能差をそれを基準にし語る訳だが
基準にすべきは、マガジンなのです。
何口径がどうたら云っても
それは、実物の銃火器の話であって
エアーソフトガンでは無関係と言い放つても
過言では無いほどだ

使う弾は、弾薬ではなく
樹脂製の6ミリのBB弾を初速0.9J(ジュール)
以下で射出すると言う基準がある
それ以下は有っても
それ以上ではあっては成らない
その枠組みの中にある、現状から
個々の銃器のデザインからの性能差は起こらない
先ほど述べた通り
樹脂製の6ミリのBB弾を初速0.9J以下
だからなんだ
性能に差が現れるのは内部機構だけだ

海外は凄いよね
セーフティーゾーンからの移動に
自動車やヘリで移動するんだ(笑)
だもんで、初速3J以上が必要になる様だ
100メートル飛ばしているね(笑)
条件が違うから参考にしても、適さない


容量が大良い方が当然、液化ガスが余分に
入るが気化スペースが大きいと言う点が
あげられ、そこが重要なんだよ
気化させる方法については
後日語ろうと思う。


以上です
