自作3Dプリンター:PRUSA I3 フレーム組み立て編

prusa i3 2016年モデルの組み立てを行います。


まずは、フレームを組み上げる事になりますが
アルミフレームなので、極端な話
如何の様な組み合わせでも組めてしまうので
迷いどころです。
説明書どおり、長いフレームと短いフレームを用意し
長いフレームに挟み込むような形で短いフレームを
組み立てて行くのですが、写真を参考に作業して下さい。


一度、間違えて組みなおしたので、間違えないように(笑)
家で例えるなら、基礎工事です。
お次は、Z軸とX軸のフレームです。
先ほどのはY軸です
ここでは、残った少し長いフレーム二本を縦に
少し短いフレームを少し長いフレーム二本の間に
固定します。


勘違いして、一番長いフレームをここで使ったしまった(笑)
その様な、ドジはしない様に^^






いよいよ、軸を組み立てて行きますよ
事前に説明書に従い、Y軸の可動部分を取り付けた所です。
これが、ベットの台になる訳


最初に仮組して一気にストンと落とし込む形の方がよいかも


ベルトを固定する部分です。
似た部品が幾つか在るので、間違いやすい
確か一番長いのがここに使う部品
一個しかないから、大丈夫

ここから、徐々に3Dプリンターらしく成って行く


クロームメッキが眩いステップモーター
コネクター付で配線が終わっていますので差し込むだけと
キットは良いですね。
色の組み合わせが分からないで、ネットで探し
色々試し、苦労した記憶がよみがえる

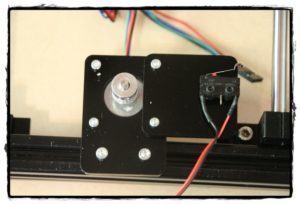

モーターの位置は奥になる、でエンドストップのセンサーとして
マイクロスイッチを取り付ける
役割は、Y軸 原点Min Y:0.00と言うところでしょうか



Y軸のベルトテンションを調整と滑車
3mmのワッシャを3枚使い、微調整しました。
一枚はベアーリングの間に挟みと丁度よい幅になる
※3mmのワッシャは付属してないので、ご用意ください。


Y軸のベルトテンション ここで使う指定のビスが短く
ベルトが通らないので、30ミリ 当たりの付属ビスから
適当なのを使ってください。
どうせ余るから、気にしないでOK



ベルトを通し一応完了した様子
もう少し、結束バンドの幅を寄せた方がよいです。
本日は、ここまでお疲れさまでした。
一気に作業すると、腰痛が悪化するぞぉ(笑)
